当前位置:首页 > 产品展示 > Plastic welding machine accessories

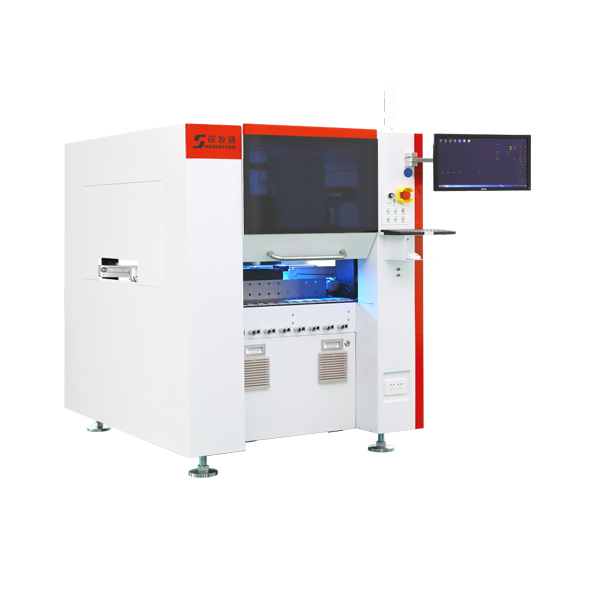

SFY-YC6
  • SFY-YC6
SFY-YC6
特点:
1. 利用激光识别元件引脚是前端,实现无误插入。

2. 可以选择对应于卷带元件、管状元件、散装元件的供料装置。

3. 可以根据各种不同元件,推荐定制各种供料装置。

4. 激光识别确保无误插入元件。

5. 具有丰富的吸嘴定制作成实绩,可以迅速对应定制各种元件的吸嘴。

6. 支持自动化的全球网络。

7. 充实的供料装置。

8. 丰富的吸嘴对应吸嘴。

服务热线:188 2425 4257

产品详情


SFY-YC6异型插件机技术规格参数
插件参数
Plug-in parameter
机型 items SFY-YC6
插件轴数 Insertion number 6 6CCD
插入速度 Insertion  speed 1S/PCS(Gripper)
0.9S/PCS(Vacuum)
插件重复定位精度 Repeatability ±0.02mm
插入精度 Insertion  accuracy ±0.03mm
元件尺寸 Component size 30mm-40mm
元件高度 Component height 35mm/55mm(选项)
35mm/55mm
option
插入方向 Lnsertion direction 0-360°
插入压力 insert presure 0--50N
元器件引脚定位监测 Positioning detection 6CCD相机定位监测
Six CCD cameras for positioning and monitoring
插件元件对象 Insertion  component USB系列、连接器系列、端口插座系列、开关按钮系列、电容器件系列、电阻系列、变压器系列、线圈系列、弹片系列、集成芯片系列等
USB
conectorlugswitchresistor inductor,
transformer,coil,clips,cells etc.
PCB板参数
PCB board parameters
PCB板尺寸 PCB size 50*50--Max360mm*300mm
基板厚度 PCB Thickness 0.8-5.0mm
基板重量 PCB weight Max 5kg
基板定位模式 way of locating the board CCD相机定位
CCD camera positioning
导轨调宽方式 way of adjusting
the width of guide rail
电动调整
Electric adjustment
导轨高度 Rail height 900mm±20可调
900mm±20 adjustment
PCB板传输方式 PCB input 在线式   L----RR---L
Online L--R or R---L
供料取料参数
Feeding and reclaiming parameters
可配置供料方式 Feeder  type 散装、立式编带装、卧式编带、管装、盘装
Bulk,Tape,Tray and Auto-Tray Fssde
可配置取料方式 Gripper changeable 夹爪/吸嘴,可快速插拔
gripper/nozzle quick insert
软件操作
Software operation
文件导入格式 Upload  file format TXT  DXF
SMEMA 联机信号接口 SMEMA   communication port EUR 14pin SMEMA port
编程功能 Program Vision teaching system
操作系统 Operation system WIN  7
主机参数
Host parameters
使用电源 Power supply 220VAC(single phase)  50HZ
使用功率 Apparent power 4.5 KVA(有用和无用功率) KW
工作气压 Operation air pressure 0.5±0.05MPa
耗气量 Airconsumption 70 /min
机器重量 Maxhine weight 1800KG
机器尺寸  (宽**高) Machine dimension(W*D*H) 1450mm*1500mm*1550mm
使用环境温度 Operation temperature 25℃±3℃
