超声波端子焊接机操作说明

发布时间:2019-09-23

  深圳深发源为大家讲解关于超声波端子焊接机操作说明,还不知道的朋友一起来了解一下吧!

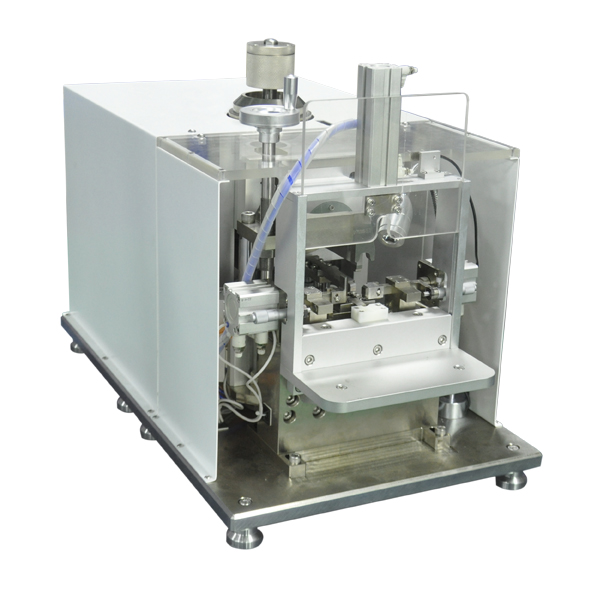

超声波端子焊接机

  1.准备工作:

  (1).检查机器配件是否齐全,配置气源。

  机器配有:发生器,机台,电源线四芯,控制线五芯,换能器线二芯,脚踏线三芯,装机器时确定连接线是否正确。

  (2).连接电源,电源线一端有三根火线,一个零线。分别是L与N标识。一头四芯插座与发生器相连接。

  (3).插上气源,通过调压阀与气压表,保证气压为0.5-0.6Mpa

  (4).将连接线分别对应发生器与机台上面插座连接好,打开电源按钮,指示灯亮。

  2.发生器面板功能介绍:

  (1).电源按钮键:通上电,按下电源按钮,电源指示灯会亮

  (2).定位按钮键:按下定位按钮,机器不带超声波进行动作

  (3).调节旋钮键:用来设置功率大小与时间长短数值:(0-9)

  (4).功能选择键:确定选择功能与参数设置的确定超声波端子焊接机

  (5).功能指示灯:指示作用。有功率:P与时间:T

  (6).报警指示灯:报警作用有电压:U电流:I功率:P

  (7).F表:用来参考焊头频率(又称为振幅表)  振幅表的量程为左右0.3。 在开机状态下指针指示在0位。

  (8).试音按钮:测试频率是否正常

  (9).频率调节:频率调谐器是用来改变发生器的驱动信号的频率。作用是用来校对发生器与换能器的频率。

  内圈量程为0—9,外圈量程为0—10。在未知情况下基准为内5,外0。

  (10).数码显示管:显示功率与时间数值超声波端子焊接机?

  3.机台面板功能介绍

  (1).调压阀:调节气压大小

  (2).气压表:显示气压的数值

  (3).定位按钮:功能跟发生器面板上面定位按钮功能一样

  (4).调节旋钮:根据线径大小来确定线宽线高。
